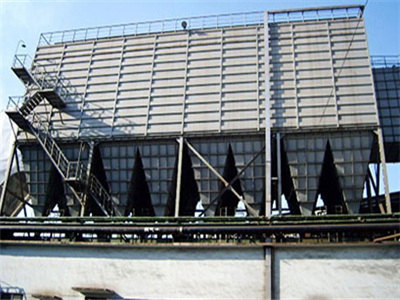

BMC型分室侧喷反吹风扁袋除尘器

BMC型分室外侧喷反吹风扁袋除尘器是我厂和众多科研院所近年在总结各类袋式除尘器使用经验和吸收国内外类似产品优点的基础上设计的新产品。它具有结构 紧凑，清灰方式简单可靠，换袋维修方便，收尘效率高及布袋寿命长等优点。尤其是由于采用了分室三态反吹风清灰，不仅结构简单，而且清灰时是利用吸入的清净 空气进行，无须另设机构引入反吹风源，即节省了能源又操作简单，明显延长了滤袋寿命，从而达到、可靠运行，这是系列产品突出的特点。

除尘器一般是负压操作的。含尘空气经尘气进口被吸入除尘器后，将扩散到尘气箱部分的全部容积内。干净空气穿过滤袋，通过滤袋口的文氏管到净气箱，然后经净气排出口排出。灰尘被阻止在滤袋外面，部分灰尘能靠重力自行落入灰斗，另一部分将附在滤袋上，滤袋上大量附着灰尘后，将增大设备阻力。为保持设备正常运转，必须定时清除滤袋上的灰尘。本除尘器采用了先进的脉冲反吹系统，与机械振打清灰或低压反吹风清灰相比，这种方法清尘效果好的多，且无活动元件，能大大减少维修工作量。

工作原理：

除尘器整个设备包括五个部分，它们是净气箱、尘气箱、灰斗、喷吹装置和支架。

⑴净气箱部分：这部分内装有喷吹管，上部有净气出口，前面是检修门，打开检修门时，可以很方便地更换任何一条滤袋。

⑵尘气部分：尘气入口设在气箱部分上部，箱内装有滤袋。

⑶灰斗部分：尘气进入尘气箱后，干净空气空过滤袋去净气箱。灰尘将沉降到灰斗中去。且沉降方向与气流方向一致，有利于灰尘的沉降。净气箱和尘气箱之

间有隔板。

⑷反吹风装置：装在净气箱下面，包括气包、脉冲阀、脉冲控制仪等。

净气箱部分：这部分内装有喷吹管，上部有净气出口，前面是检修门，打开检修门时，可以很方便地更换任何一条滤袋。尘气部分：尘气入口设在气箱部分上部，箱内装有滤袋。

灰斗部分：尘气进入尘气箱后，干净空气穿过滤袋去净气箱。灰尘将沉降到灰斗中去。且沉降方向与气流方向一致，有利于灰尘的沉降。净气箱和尘气箱之间有 隔板，滤袋尺寸为长1200mm，宽4800mm，厚26mm的矩形扁滤袋。反吹风装置，装在净气箱下面，包括气包、脉冲阀、脉冲控制仪等。

除尘器一般是负压操作的。含尘空气经尘气进口被吸入除尘器后，将扩散到尘气箱部分的全部容积内。干净空气穿过滤袋，通过滤袋口的文氏管到净气箱，然后 经净气排出口排出。灰尘将被阻止在滤袋外面，部分灰尘能靠重力自行落入灰斗，另有一部分将附在滤袋上，滤袋上大量附着灰尘后，将增大设备阻力。为保持设备 正常运转，必须定时清除滤袋上的灰尘。本除尘器采用了先进的脉冲反吹风系统，与机械振打清灰或低压反吹风清灰相比，这种方法清尘效果好的多，无活动元件， 能大大减少维修工作量。
