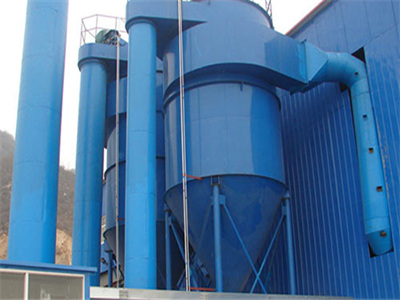

ZC型机械回转反吹扁袋除尘器

ZC型回转反吹扁袋除尘器是由一机部设计院设计处研制成功一种新型的技术先进的袋式除尘器。此除尘器具有、低阻、维护简单、运行可靠等优点。

ZC-Ⅱ型机械回转袋式除尘器采用圆形体结构受力均匀，抗爆性能好，结构紧凑，采用高压风机反吹清灰，不受气源条件限制，利用阻力自动控制反吹清灰节约延长布袋使用，严寒地区室内安装其它地区都能在室外安装，可广泛用于机械、铸造、矿山、冶炼、建材、粮食化工等许多部门。用户选用应注意对温度高，浓度大，颗粒细的粉尘应选用A型，反之用B型为宜，如浓度大于15克/米3前面应加一级旋风除尘器。（对于粗核粉尘可酌情放宽）。

工作原理：

含尘气体于切向进入过滤室上部空间，大颗粒及凝聚尘粒离心力作用下沿筒壁旋落灰斗，小颗粒弥散于过滤室袋间空隙从而被阻留，净化空气透过袋壁经花板上滤袋导口汇集于清洁室，由通风机吸入而排放于大气中。随着过滤工况的进行，粉尘附于布袋表面，滤袋阻力逐渐增加，当达到反吹风控制阻力上限时，由与除尘器前后上的接口相连的差压变送器发出讯号自动启动反吹风机构工作。

ZC型机械回转反吹扁袋除尘器构造：

1．上箱体：包括除尘器盖，旋转揭盖装置、清洁室、换袋入孔、观察孔、出气口。

2．中箱体：包括花板、滤袋、滤袋框架、滤袋导口、过滤室筒体、进气口、入孔门。

3．下箱体：包括定位支承架、灰斗、星型卸灰阀、支座。

4．反吹风清灰机构：包括旋臂、喷口、分圈反吹机构、循环风管、反吹风管、反吹风机、旋臂减速机构。

ZC型机械回转反吹扁袋除尘器特点：

⑴壳体按旋风除尘器蜗壳型进口设计，能起局部旋风作用，减轻滤袋负荷。圆筒拱顶的体形，受力均匀、抗爆性能好。

⑵采用了设备配套的高压风机反吹清灰，不受使用场合气源条件的限制，易损件少，维护简便、运行可靠、克服了压缩空气脉冲清灰的弊病、反吹风作用距离大、可采用长滤袋、充分利用空间、占地面积小。

⑶采用梯型扁袋在圆筒体内布置，结构简单紧凑，过滤面积指标高。在反吹风作用下，梯形扁袋振幅大，只需一次振击，即可抖落积尘、有利于提高滤袋寿命。

⑷用布袋除尘器的阻力作为信号，可自动控制回转反吹清灰，视入口浓度高低，自动调整清灰周期。

⑸本设备上盖分为多块，可随意打开，换袋、维护非常方便。

⑹本设备经几次设计后，入口浓度不必限制在15克/m3。即使150克/m3也不必增加旋风除尘器。本设备具有旋风除尘器的功能，但是不存在旋风除尘器的阻力。虽然本设备增加成本费用，售价不会提高。

⑺除严寒地区外，本除尘器可室外露天设置，不用建造除尘器间。
